止回閥

: 更新時間2023-07-11 10:18:24; 產品名稱; 型??????? 號H41W、H41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

雙相鋼止回閥產品概述

雙相鋼止回閥是一種主要零部件由2205或2507等雙相不銹鋼鑄件毛坯加工而成，在海水等包含氯化物的濕潤環境中，具有優異的抗點蝕、縫隙腐蝕、應力腐蝕性能的升降式止回閥。該閥所使用的材料鐵基固溶體組織中鐵素體相與奧氏體相約各占一半，但較少相的含量必須達到30％以上，性能較好的成分是鐵素體的含量在60％-40％，奧氏體的含量在40％-60％之間，任何一種機體的大幅度減少都會造成它的性能減弱，其具有良好的塑性和韌性，導熱性較好，線膨脹系數較小，焊接應力和變形都比較小，并且有較高的強度及耐氯離子應力腐蝕性能，相比傳統的奧氏體不銹鋼止回閥，如304、304L、316、316L等經常遭到晶間腐蝕、點蝕、縫隙腐蝕、應力腐蝕等局部腐蝕的破壞，本產品在上述腐蝕類型中表現出了很強優越性，而且其抗腐蝕疲勞能力也很強。

雙相鋼止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	閥蓋	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	閥瓣	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
4	閥座	2205	2507	S32550	S31803	S32750	S32760
5	密封墊	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

雙相鋼止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

雙相鋼止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
40	15	130	100	63	15	170	100
	20	150	105		20	190	110
	25	160	120		25	210	125
	32	180	120		32	230	160
	40	200	140		40	260	170
	50	230	150		50	300	170
	65	290	160		65	340	190
	80	310	175		80	380	205
	100	350	200		100	430	230
	125	400	225		125	500	265
	150	480	260		150	550	310
	200	600	315		200	600	350
	250	650	320		250	775	480
	300	750	450		300	900	520

雙相鋼止回閥結構圖

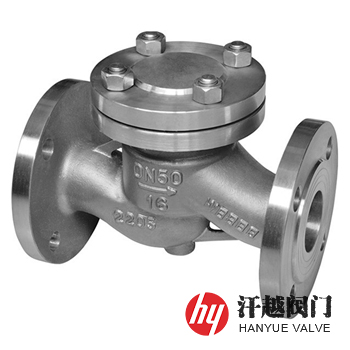

雙相鋼止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、法蘭標準和法蘭密封面形式等，本產品也可采用ASTM A890標準中所用的鑄造雙相不銹鋼的牌號，如1A(CD4MCu)、1B(CD4MCuN)、1C(CD3MCuN)、2A(CE8MN)、3A(CD6MN)、4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)等材料生產。
