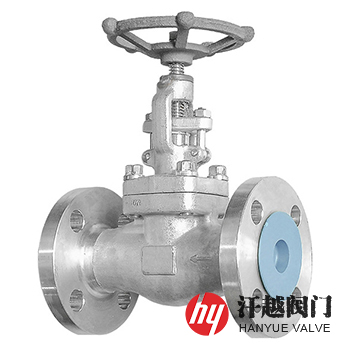

超級雙相不繡鋼F53截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A182 F53或S32750以及S25073等鍛制而成，在含有氯化物酸等苛刻環境下有好的耐蝕性和高的力學性能的截止閥。該閥主體工件的熱加工狀態為鍛造后固溶處理，其特征是強度高，PREN值可達到42，耐酸性、耐點蝕、耐縫蝕性強，耐應力腐蝕斷裂性?xún)?yōu)，而且它的顯微組織具有比較理想的α/γ約為50/50的雙相結構，因而一定程度上兼有奧氏體和鐵素體的特征，其中奧氏體相的存在，降低了高鉻不銹鋼的脆性，防止晶粒長大的傾向，提高了韌性和可焊性，而鐵素體相的存在，提高了奧氏體不銹鋼的室溫強度，尤其是屈服強度和導熱率，降低了線膨脹系數和焊接熱裂傾向，同時大大增強了鋼的抗應力腐蝕開裂能力，改善抗孔蝕性能，由于氮含量高，在1300℃以下鋼的相比例都不會發生明顯變化，因此本產品在海洋、石油、石化和油氣等工業領域得到廣泛應用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
2 | 閥 蓋 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
3 | 閥 桿 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
4 | 閥 瓣 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
5 | 填料壓套 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 180 | 100 |
? | 13.5 | 117 | 117 | 184 | 100 | |
1 | 18 | 127 | 127 | 217 | 125 | |
1 ? | 24 | 140 | 140 | 224 | 160 | |
1 ? | 29 | 165 | 165 | 260 | 160 | |
2 | 36.5 | 203 | 203 | 300 | 180 | |
300 | ? | 10 | 152 | 152 | 180 | 100 |
? | 13.5 | 178 | 178 | 184 | 100 | |
1 | 18 | 203 | 203 | 217 | 125 | |
1 ? | 24 | 216 | 216 | 224 | 160 | |
1 ? | 29 | 229 | 229 | 260 | 160 | |
2 | 36.5 | 267 | 267 | 300 | 180 | |
600 | ? | 10 | 165 | 165 | 164 | 100 |
? | 13.5 | 190 | 190 | 164 | 100 | |
1 | 18 | 216 | 216 | 203 | 125 | |
1 ? | 24 | 229 | 229 | 224 | 160 | |
1 ? | 29 | 241 | 241 | 260 | 160 | |
2 | 36.5 | 292 | 292 | 300 | 180 | |
900~1500 | ? | 13.5 | 216 | 216 | 207 | 125 |
? | 18 | 229 | 229 | 207 | 125 | |
1 | 24 | 254 | 254 | 230 | 160 | |
1 ? | 29 | 279 | 279 | 260 | 160 | |
1 ? | 36.5 | 305 | 305 | 300 | 180 | |
2 | 45 | 368 | 368 | 355 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F51、F55、F60、F61及其他等鍛鋼牌號，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱尺寸、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
