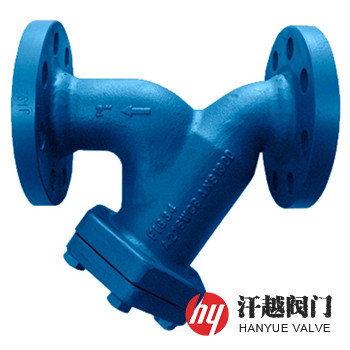

FIG33、FIG34過濾器是我公司參考國外產品而設計研發的Y型過濾器，其主要用來確保所有裝置免受因管道內雜質、鐵銹及焊渣等造成的堵塞和損壞，從而降低了維修費用和生產損失，其根據需要，閥蓋上可鉆螺紋孔連接排污閥或排放閥，閥體上也可鉆壓力接口螺紋孔。該過濾器安裝時應按殼體上的流動方向水平安裝，應用于蒸汽或氣體的水平管道上時，閥體應保持水平面，而在液體系統中，閥體應為垂直向下位置。為方便維修和更換，本產品上下游應安裝合適的截止閥，維修如遵守安全操作規程，可以直接在管道上維修，維修時，建議使用新的墊片和備件。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 密 封 件 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
5 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
6 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
7 | 排污絲堵 | A182 F304 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
公稱壓力PN(Class) | 150 | 300 | 600 | 900 | 1500 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
高壓液密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計標準 | 符合歐洲壓力設備指令97/23/EC、ASME B16.34-2013 | ||||
連接法蘭 | EN 1092-2002、ANSI B16.5-2013、ASME B16.5-2017等 | ||||
檢驗試驗 | API 598-2016 閥門的檢查和試驗 | ||||
過濾精度 | 10目 ~ 500目 | ||||
公稱壓力 | 公稱尺寸 | 通道直徑mm | 尺寸mm | 排污口 | ||
d | A | B | C | |||
150 | ? | 13 | 120 | 70 | 110 | ?" |
? | 19 | 144 | 80 | 130 | ?" | |
1 | 25 | 154 | 95 | 150 | ?" | |
1 ? | 32 | 180 | 130 | 235 | ?" | |
1 ? | 38 | 200 | 146 | 260 | ?" | |
2 | 49 | 230 | 180 | 320 | ?" | |
2 ? | 62 | 290 | 200 | 325 | ?" | |
3 | 74 | 310 | 205 | 330 | ?" | |
4 | 100 | 351 | 255 | 405 | ?" | |
5 | 127 | 401 | 315 | 510 | ?" | |
6 | 150 | 473 | 345 | 560 | ?" | |
8 | 201 | 593 | 440 | 710 | ?" | |
300 | ? | 13 | 127 | 70 | 110 | ?" |
? | 19 | 150 | 80 | 130 | ?" | |
1 | 25 | 160 | 95 | 150 | ?" | |
1 ? | 32 | 180 | 130 | 235 | ?" | |
1 ? | 38 | 208 | 146 | 260 | ?" | |
2 | 49 | 240 | 180 | 320 | ?" | |
2 ? | 62 | 289 | 200 | 325 | ?" | |
3 | 74 | 311 | 205 | 330 | ?" | |
4 | 100 | 351 | 255 | 405 | ?" | |
5 | 127 | 401 | 315 | 510 | ?" | |
6 | 150 | 478 | 345 | 560 | ?" | |
8 | 201 | 600 | 440 | 710 | ?" | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、閥體和過濾網材質、過濾網孔徑或目數，法蘭執行標準及法蘭密封面形式等，本產品標準不銹鋼過濾網：?"~3"為0.8mm孔徑，4"~8"為1.6mm孔徑，還有其它孔徑和目數及材質過濾網可供選擇。
