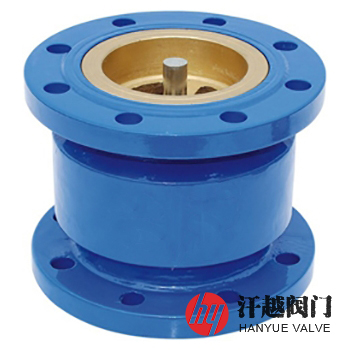

HC41X節能消聲止回閥是一種安裝在給排水管道上，通過水流使閥瓣與后軸套之間的彈簧被壓縮，閥瓣向后移動，閥被開啟，當閥進水口水壓偏小或者停水時，彈簧回伸，使得閥關閉，防止介質倒流，并可有效的消減關閉噪音的閥門。該閥閥體前部安裝有閥蓋環，閥蓋環中部設有前軸套，閥體后部設有后軸套，前軸套和后軸套內均設有自潤滑軸承，閥軸設置于前軸套和后軸套內的自潤滑軸承內，閥軸上設有閥瓣，閥瓣與后軸套之間設有彈簧。本產品閥瓣采用彈簧加載，并以進出口兩端中心軸導向，閥瓣運行順暢，導向性好，噪音小，密封性能可靠，其快速關閉能有效地消除水錘，具有啟閉靈活、體積小、重量輕、流體阻力小，耐疲勞、使用時間長，可水平或垂直安裝等優點。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 環 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
3 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 彈 簧 | 304 | 304 | 304 | 304 | 316 | 316L |
6 | 閥 瓣 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
7 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
適用介質 | 原水、工業循環水、油及其他非腐蝕性液體 | |||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||
L | L0 | L | L0 | ||||
10 ~ 16 | 40 | 105 | 105 | 10 ~ 16 | 250 | 256 | 267 |
50 | 105 | 105 | 300 | 295 | 295 | ||
65 | 120 | 120 | 350 | 350 | 330 | ||
80 | 145 | 145 | 400 | 375 | 375 | ||
100 | 160 | 160 | 450 | 420 | 405 | ||
125 | 180 | 180 | 500 | 430 | 430 | ||
150 | 200 | 200 | 600 | 455 | 455 | ||
200 | 230 | 230 | 700 | — | — | ||
表中只列出部分尺寸，其中L為PN10的結構長度，而L0則為PN16的結構長度，如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。
