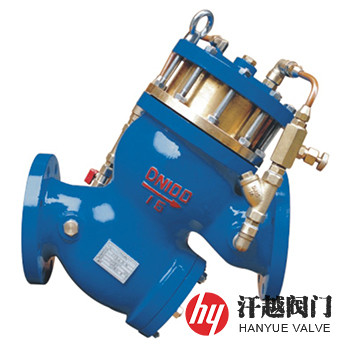

YQ98004型過濾活塞式緩閉止回閥是一種適合安裝在取水、送水、加壓、潛水和污水等泵站的水泵出水管道上，防止介質倒流和預防水錘及水擊現象的產生，同時兼具電動閥、逆止閥和過濾器以及水錘消除器四種功能的閥門。其只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開關，當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開啟；當水泵停止工作時，活塞再回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩緩關閉。該閥將緩開、速閉、緩閉、消除水錘的技術原理一體化，防止開泵和停泵水錘的產生。本產品壓力損失小、流量大、體積小、重量輕、消除水錘效果好、操作方便，具有開啟和關閉速度調控的止回閥作用，可視具體工況配合現場調節良好的開啟和關閉速度，可防止水錘及水擊的產生，達到緩閉消聲除噪的效果，因此廣泛用于自來水廠、高層建筑給、消防給水以及其它供水系統的水泵出口管道上，可以有效地提高供水管網的安全可靠性。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
較低動作壓力(MPa) | ≥0.04 | ≥0.04 | ≥0.04 | ≥0.04 | ≥0.04 |
緩閉時間 | 3S ~ 60S (可調) | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
壓力試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品緩閉時間可在3S ~ 60S內進行調節，較低動作壓力不得低于0.04MPa，如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
